Как заменить контейнер отработанного тонера Brother и не просыпать тонер

Сначала сверяем модель и расходник

Контейнер отработанного тонера собирает порошок, который система печати сняла с ленты и других узлов. Это не запасной тонер-картридж и не ёмкость, которую стоит вытряхнуть и поставить обратно. Когда аппарат выводит Replace WT Box или аналогичное сообщение, контейнер меняют целиком.

Ниже разобрана схема цветных Brother HL-L3220CDW, HL-L3240CDW, HL-L3280CDW и близких моделей с верхней крышкой. У других серий доступ может быть через переднюю панель, а ручки деталей окрашены иначе. До покупки перепишите полный индекс принтера и найдите номер контейнера в руководстве или списке расходных материалов.

Не начинайте работу только по внешнему сходству корпуса. Контейнер должен подходить по направляющим и датчикам. Если новая деталь не садится без усилия, её не проталкивают: сначала повторно проверяют артикул и ориентацию.

Подготавливаем место

Аппарат ставят на устойчивую поверхность с нормальным освещением. Рядом освобождают место для четырёх сборок «картридж плюс фотобарабан» и ленты переноса. Стол застилают одноразовой бумагой: свободный тонер легче собрать вместе с подложкой, чем вытирать с мебели.

Внутри принтера есть горячие зоны. После открытия крышки не касайтесь деталей, отмеченных предупреждающими знаками, и дайте им остыть. Работайте за пластиковые цветные ручки. Контакты, поверхность барабана и ленту переноса руками не трогают.

Вынимаем четыре сборки с картриджами

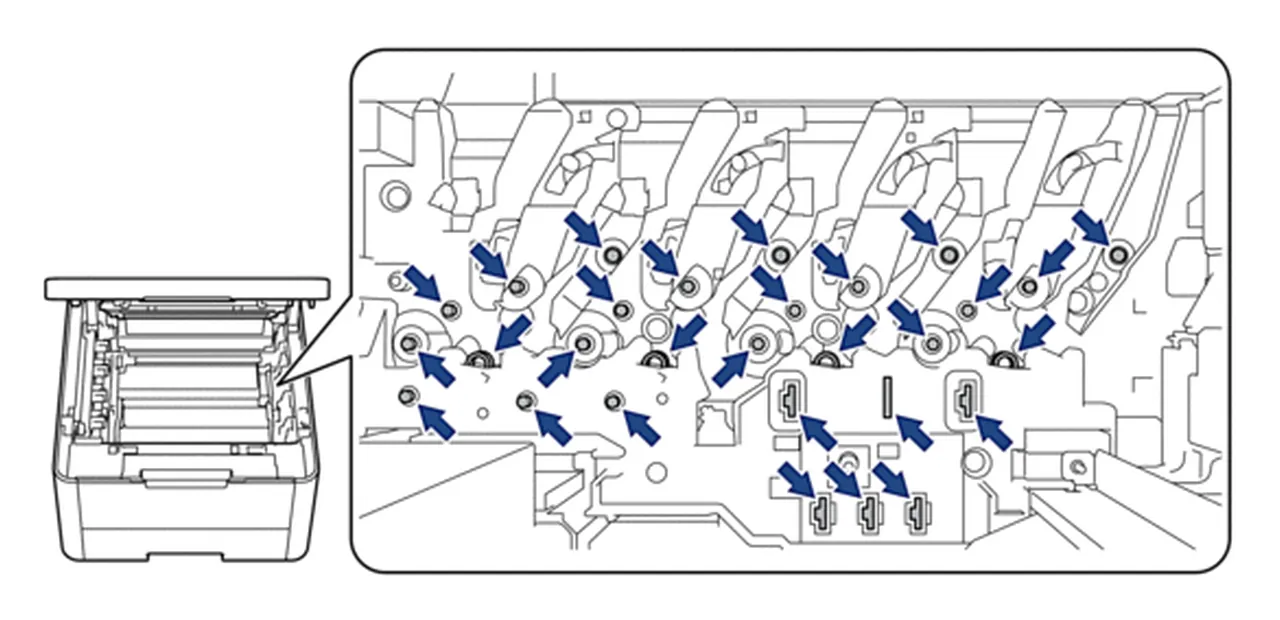

Верхнюю крышку поднимают до фиксации. По очереди достают четыре сборки, в каждой из которых тонер-картридж установлен в отдельный драм-узел. Держите их горизонтально и сразу раскладывайте в порядке цветов, чтобы при сборке не поменять позиции.

Ставить сборки лучше на чистую бумагу. Не опирайте их на выступающие контакты и не оставляйте под прямым светом: фотобарабан чувствителен к освещению. Разбирать картридж и драм для этой процедуры не требуется.

После картриджей становится доступна лента переноса. Её поднимают только за предусмотренную зелёную ручку и вынимают ровно, не задевая стенки корпуса. Не кладите ленту рабочей поверхностью вниз и не пытайтесь протирать её салфеткой без отдельной причины.

Достаём заполненный контейнер

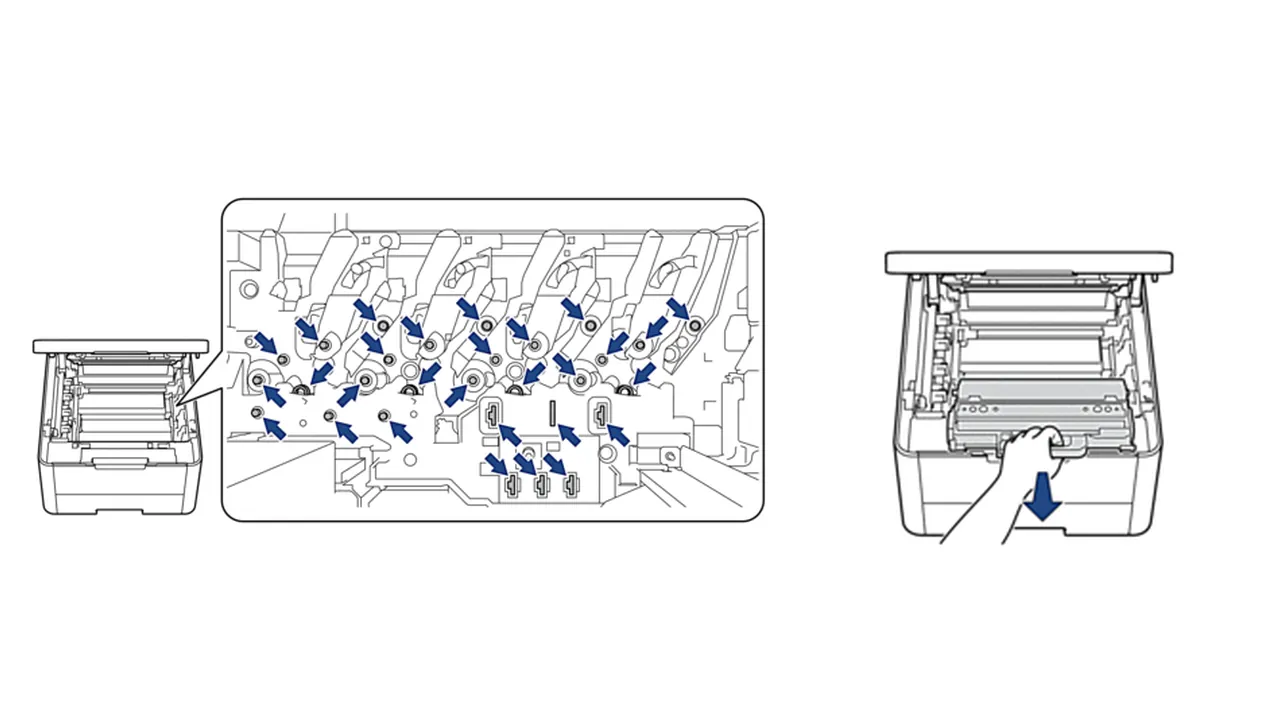

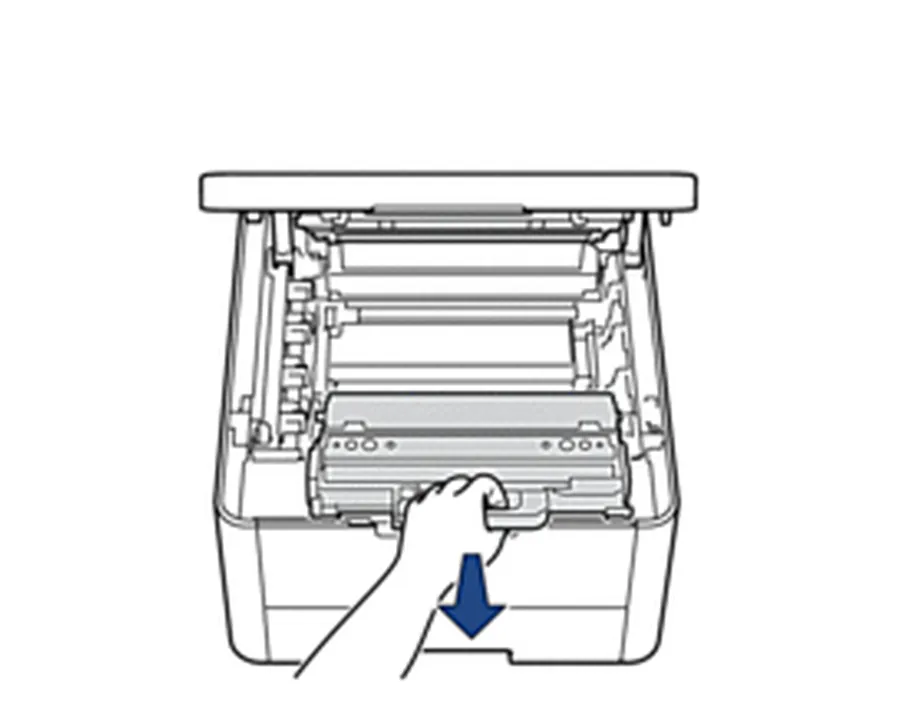

Контейнер расположен под лентой переноса. Возьмитесь за его ручку, поднимайте или вытягивайте в направлении, показанном для вашей модели, и всё время держите деталь ровно. Наклонять заполненную ёмкость над открытым принтером — самый простой способ просыпать тонер внутрь.

Старый контейнер не открывают и не очищают домашним пылесосом. Мелкий порошок проходит через обычный фильтр и может попасть в воздух или двигатель. Сразу поместите деталь в плотный пакет и герметично закройте его.

Если на посадочном месте заметна свободная пыль, не разносите её кистью или струёй воздуха. Проверьте руководство конкретной модели: для тонера нужны подходящие способы уборки и оборудование. Большая россыпь внутри аппарата — повод остановиться и обратиться в сервис.

Устанавливаем новый контейнер

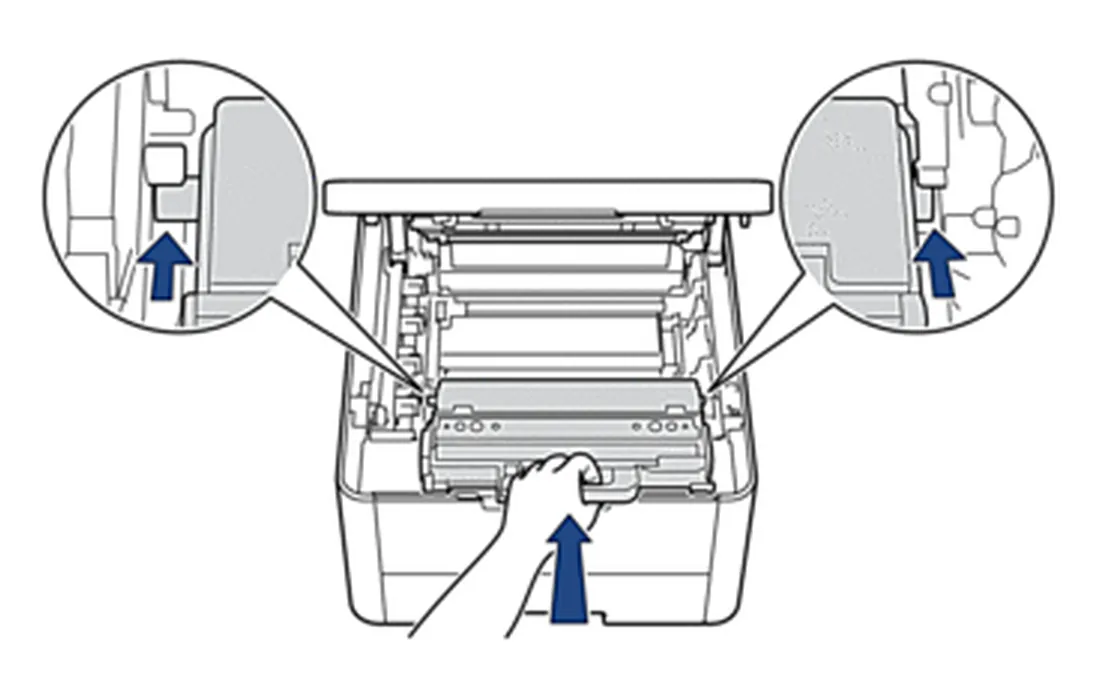

Новый контейнер распаковывают непосредственно перед установкой. Его опускают в направляющие в правильном положении и проверяют, что деталь стоит ровно и плотно. Люфт, перекос или выступающий край означают, что контейнер не дошёл до посадочного места.

В инструкции встречается отдельный шаг с удалением оранжевых транспортировочных элементов. Он нужен при первой замене на новом аппарате, если эти элементы ещё установлены с завода. У нового запасного контейнера не следует отламывать или снимать детали, которых нет на схеме.

Возвращаем ленту и картриджи

Ленту переноса устанавливают горизонтально и без нажима на рабочую поверхность. После неё возвращают четыре сборки «картридж плюс драм», совмещая цвет каждой кассеты с меткой в принтере. Ошибка в позиции может привести к сообщению о расходнике или неправильной цветопередаче.

Крышку закрывают только после визуальной проверки: все сборки должны находиться на одной высоте, ручки убраны в рабочее положение, внутри не осталось упаковки и бумаги. Аппарат завершит инициализацию и должен убрать сообщение о заполненном контейнере.

Если сообщение не исчезло

Не сбрасывайте счётчик случайной комбинацией кнопок. Сначала снова откройте крышку и проверьте посадку контейнера и ленты переноса. Затем убедитесь, что номер расходника соответствует полной модели принтера. Датчик не сработает, если ёмкость перекошена или установлена не до конца.

После успешного запуска распечатайте одну цветную тестовую страницу. На ней не должно быть новых полос, пятен и фона. Если дефект появился сразу после работы, проверьте, ровно ли стоят картриджи и не была ли задета поверхность ленты.

Подходящие расходники удобно искать через каталог картриджей, раздел лазерных картриджей и категорию картриджей Brother. Для подбора контейнера укажите модель аппарата полностью, а не только название серии.

Что делать со старой ёмкостью

Использованный контейнер оставляют запечатанным и передают по правилам обращения с такими расходниками в вашем регионе или через программу приёма поставщика. Не сжигайте его и не выбрасывайте порошок в раковину. До передачи храните пакет вертикально, вдали от детей, нагрева и пищевых продуктов.
