Как заменить ролик переноса в HP LaserJet M604, M605 и M606

Что делает ролик переноса

В лазерном принтере тонер сначала формирует изображение на фотобарабане, а затем переносится на бумагу. За прижим листа и электрическое поле на этом участке отвечает ролик переноса. Его губчатая поверхность чувствительна к пыли и жиру: след пальца способен проявиться на десятках отпечатков.

Эта инструкция относится к HP LaserJet Enterprise M604, M605 и M606. Для них используется комплект ролика переноса E6B67-67904. Перед заказом всё равно сверьте полный индекс модели и номер детали: внешне похожие ролики отличаются длиной вала, втулками и положением шестерни.

Как понять, что проблема именно в ролике

Слабая плотность, неравномерный фон или повторяющийся дефект могут быть связаны не только с роликом. Сначала установите заведомо исправный тонер-картридж, осмотрите бумагу и распечатайте страницу конфигурации. Если дефект остаётся на разных картриджах, диагностику продолжают по узлам принтера.

Не меняйте ролик «на всякий случай», когда аппарат сообщает только о низком уровне тонера. Сначала подберите расходник в разделе картриджей HP или среди лазерных картриджей. Ролик имеет смысл трогать после проверки картриджа и характера дефекта.

Подготовка: питание, свет и рабочее место

Выключите принтер, подождите не меньше 30 секунд и выньте кабель питания. Освободите место для картриджа и накройте стол чистой бумагой. Новую деталь распаковывайте только перед установкой.

В комплекте должен быть небольшой крючок для снятия ролика и защитные перчатки. Если одного из этих предметов нет, остановитесь и проверьте комплектацию. Поддевать вал случайной отвёрткой рискованно: можно сорвать посадочное место или поцарапать соседние детали.

Шаг 1. Выньте тонер-картридж

Откройте дверцу расходника, крепко возьмитесь за ручку картриджа и поднимите его из принтера. Не держите деталь за шторку или выступающие элементы. Положите картридж горизонтально и прикройте чистым непрозрачным листом.

Фотобарабан внутри картриджа не любит яркий свет. Не оставляйте его у окна и не касайтесь светочувствительной поверхности. Если работа прерывается, лучше вернуть картридж в защитный пакет.

Шаг 2. Освободите левый конец ролика

Возьмите крючок из нового комплекта и заведите его вокруг металлического вала у левого края, рядом с синей шестернёй. Поднимите крючок вверх. Левый конец ролика выйдет из фиксатора.

Тяните за вал, а не за серую губчатую поверхность. Если ролик не освобождается, проверьте, действительно ли крючок охватил металл. Повторное сильное движение не поможет, если инструмент упирается в пластиковую втулку.

Шаг 3. Снимите старый ролик

После освобождения левой стороны сдвиньте ролик влево, затем поднимите и выньте. Запомните положение чёрной втулки и шестерни. Старую деталь положите отдельно от новой, чтобы не перенести на неё тонер и пыль.

Не очищайте посадочное место бытовым пылесосом и не продувайте сжатым воздухом. Тонер поднимается в воздух и оседает на оптике. Свободную сухую пыль вокруг креплений можно осторожно собрать специальной сервисной салфеткой, не касаясь контактов.

Шаг 4. Возьмите новый ролик в перчатках

Наденьте перчатки из комплекта. Они нужны не для защиты рук, а для защиты губчатого покрытия от кожного жира. Если перчатки потеряны, тщательно вымойте руки с мылом и полностью высушите, но рабочую поверхность всё равно не трогайте.

Проверьте вал, втулки и шестерню. На детали не должно быть вмятин, следов клея или разрывов покрытия. Защитную упаковку сохраните до тестовой печати.

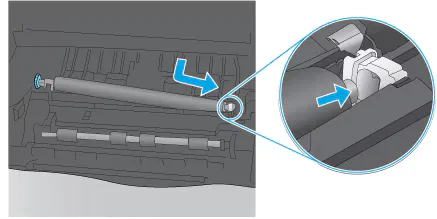

Шаг 5. Установите правый конец

Сначала заведите правый конец ролика в паз. Он задаёт положение всей детали. Не пытайтесь одновременно защёлкнуть оба конца: при таком движении вал легко поставить под углом.

Затем опустите левую сторону. Открытая часть чёрной втулки должна смотреть вниз, а сплошная — вверх. Нажмите на металлический вал у края до фиксации. Проверять посадку нажатием на губчатую поверхность нельзя.

Верните картридж и проверьте печать

Установите тонер-картридж за ручку, закройте дверцу, подключите питание и включите аппарат. Дождитесь состояния «Готов». Если дверца не закрывается свободно, не давите: снова проверьте положение ролика и картриджа.

Распечатайте страницу конфигурации, затем лист с серой заливкой и мелким текстом. Сравните плотность по краям и в центре. Первые один-два листа могут собрать небольшое количество остаточной пыли, но устойчивые белые полосы или новый повторяющийся след требуют повторной проверки установки.

Ошибки, после которых ролик приходится менять снова

Самая частая ошибка — взять новую деталь пальцами за серую поверхность. Вторая — установить чёрную втулку перевёрнутой. Третья — защёлкнуть левый край, не заведя правый конец в паз. Ещё одна неприятная привычка — класть снятый картридж прямо на ролик или рабочую документацию, рассыпая тонер.

Для закупки записывайте модель принтера, код ролика и код используемого картриджа в одной заявке. Сопоставить позиции можно через общий каталог картриджей, а альтернативы — в разделе совместимых расходников. Такой комплект данных помогает не спутать ролик переноса с роликом подачи бумаги или узлом закрепления.
