Как заменить картридж FINE в Canon PIXMA TS3400

Что проверить до открытия принтера

Инструкция относится к серии Canon PIXMA TS3400 с двумя картриджами FINE: цветным и чёрным. В таком расходнике резервуар с чернилами и печатающая головка собраны в одном корпусе. Поэтому к нижней площадке с соплами и к электрическим контактам нужно относиться аккуратнее, чем к обычной чернильнице.

Сначала запишите код ошибки на дисплее и проверьте маркировку нового картриджа. Похожий корпус ещё не гарантирует совместимость. Подготовьте упаковку или пакет для снятой кассеты и салфетку для стола, но не протирайте самой салфеткой сопла и контакты.

Принтер должен быть включён. Именно привод аппарата переводит держатель в положение замены. Уберите удлинитель приёмного лотка и сам лоток, чтобы они не мешали открыть крышку.

Дождитесь остановки держателя

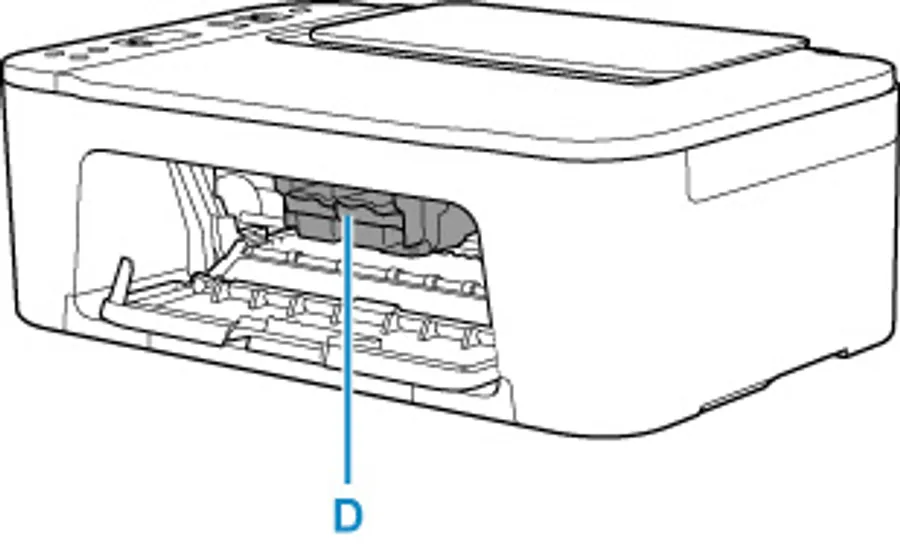

Откройте верхнюю крышку. Держатель картриджей переместится в доступное положение. Не останавливайте его рукой и не тяните по направляющей. Подождите, пока движение и звук механизма полностью прекратятся.

Не касайтесь металлических деталей внутри корпуса. Если держатель не приехал в центр, закройте крышку, проверьте питание и сообщение на дисплее. Перемещать каретку силой нельзя: можно повредить ремень или датчик положения.

Снимите пустой картридж

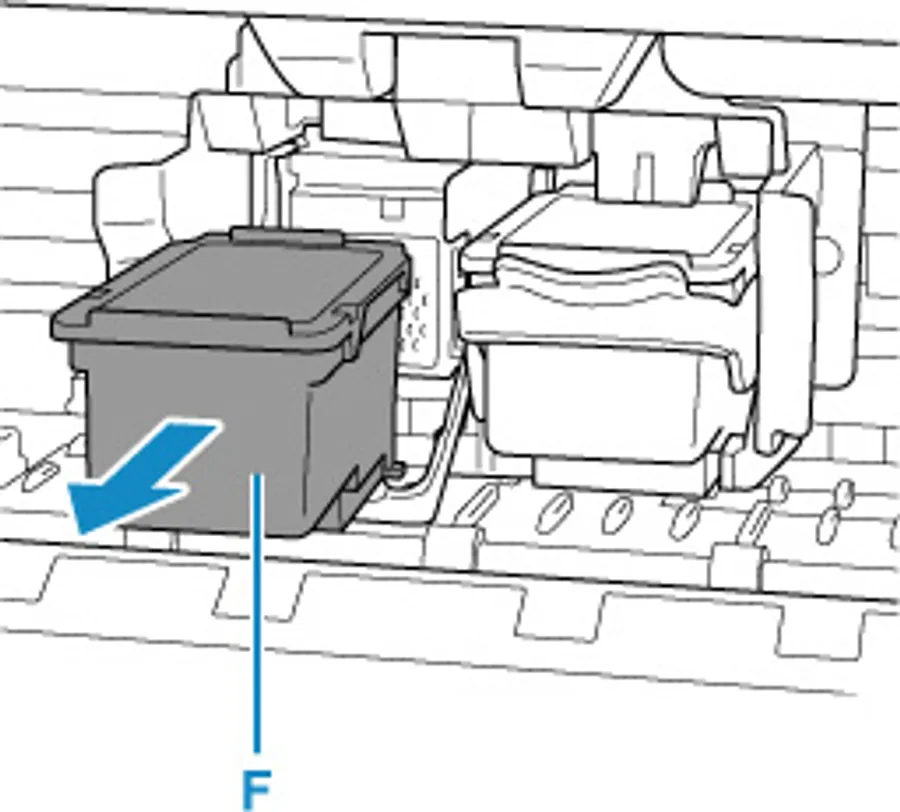

Нажмите вниз рычаг блокировки нужного картриджа до щелчка. После освобождения возьмите кассету за пластиковый корпус и выньте её по направлению на себя. Не раскачивайте держатель и не опирайтесь на соседний расходник.

Цветной картридж находится слева, чёрный — справа. Если меняете только один, второй оставьте на месте. Принтер не стоит надолго оставлять с пустым гнездом: открытая зона контактов и сопел быстрее собирает пыль.

Снятую кассету положите соплами вверх на чистую бумагу и сразу уберите в пакет. Даже при предупреждении о пустом картридже внутри остаются чернила. Не пытайтесь промывать его горячей водой или продувать.

Подготовьте новый FINE-картридж

Достаньте новую кассету из упаковки непосредственно перед установкой. Держите её за боковые части корпуса. Не прикасайтесь к медным контактам и площадке сопел: жирный след может ухудшить электрическое соединение или подачу чернил.

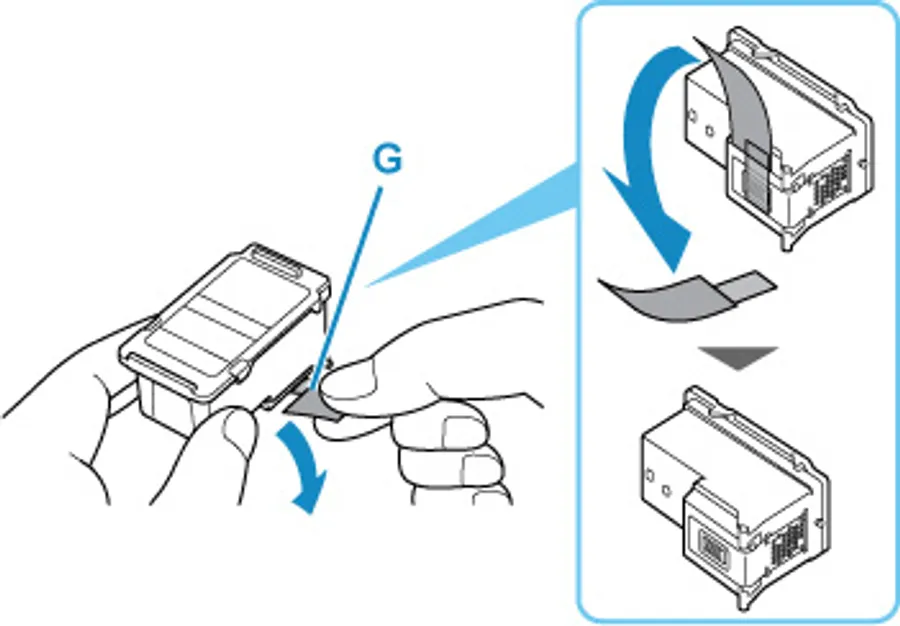

Плавно снимите защитную ленту за язычок. Она должна отойти целиком, без рывка. Не наклеивайте её обратно и не закрывайте сопла другой плёнкой. Дополнительные наклейки на корпусе не удаляйте, если это не указано на упаковке.

После снятия защиты не ставьте картридж нижней стороной на стол. Сразу переходите к установке. Если кассета упала, треснула или оставляет заметную лужицу чернил, в принтер её не ставят.

Установите кассету в своё гнездо

Цветной FINE-картридж вставляют слева, чёрный — справа. Подведите корпус прямо к держателю и задвиньте до задней стенки. Действуйте мягко, чтобы контакты кассеты не ударились о контактную площадку каретки.

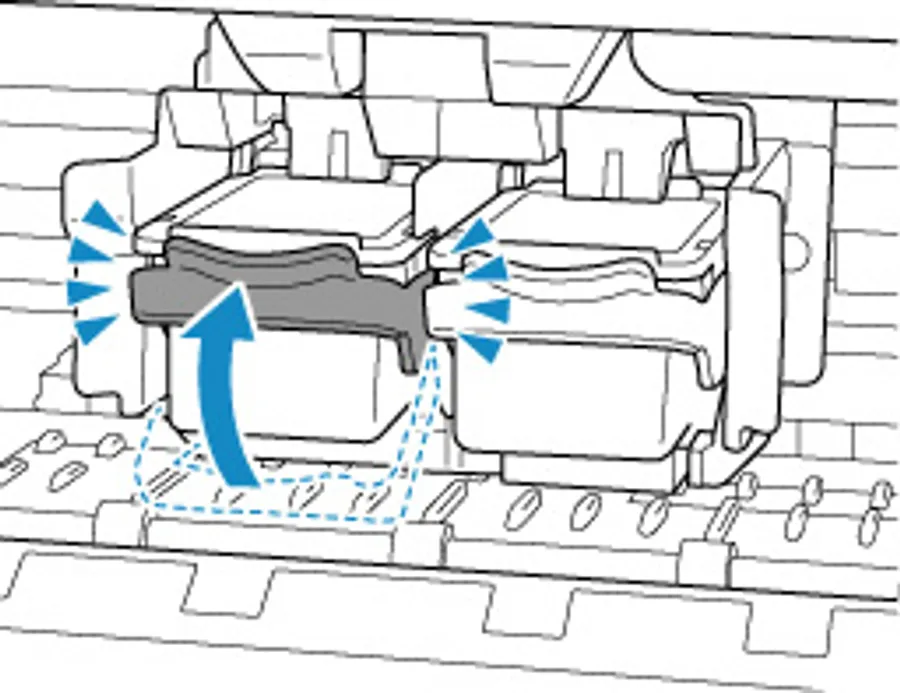

Поднимите рычаг блокировки вверх до щелчка. Он должен зафиксировать расходник без сильного давления. Картриджи после установки стоят ровно, на одной высоте; перекошенная кассета или незакрытый рычаг вызовут ошибку.

Если рычаг не защёлкивается, выньте картридж и ещё раз сверьте маркировку, сторону установки и наличие упаковочных деталей. Не закрывайте крышку усилием и не пытайтесь подрезать пластиковые выступы на корпусе.

Закройте крышку и проверьте печать

Закройте крышку принтера и дождитесь завершения инициализации. Если код ошибки остался, запишите его снова: он поможет отличить неправильную посадку от неподходящего расходника. Затем выполните выравнивание печатающей головки, рекомендованное после замены.

Распечатайте проверку сопел. В сетке не должно быть пропущенных линий, а цветные поля должны выводиться без белых горизонтальных полос. Если дефект есть, один раз проверьте посадку и защитную ленту, затем запустите обычную очистку. Несколько глубоких очисток подряд быстро расходуют чернила.

Как заказать подходящую кассету

При подборе сообщите полную модель с наклейки корпуса и номер старого картриджа. Подходящие позиции ищут в разделе картриджей Canon и категории струйных картриджей. Отдельно можно сравнить оригинальные расходники и совместимые варианты.

Сохраните коробку новой кассеты и старый картридж до успешной тестовой печати. При ошибке распознавания по ним проще проверить артикул, партию и состояние контактов.
